【前言】陽臺(tái)做為建筑的重要功能區(qū)，為大眾提供了良好的生活樂趣。充足的陽光、豐沛的雨露、潔凈新鮮的空氣。加上干凈整潔的環(huán)境，是美輪美奐的，非常愜意的，天倫之樂的享受！但是，如果漏水的話，以上的感覺蕩然無存，反而增添了無限的煩惱。天花板、墻壁潮濕、發(fā)霉，影響了裝修風(fēng)格。漏水滴濕居家的器物，損害了環(huán)境及物品。

陽臺(tái)、露臺(tái)一旦發(fā)生漏水現(xiàn)象，將是一件煩惱的、繁瑣的大問題。本文主要闡述在不砸陽臺(tái)地板磚，不影響環(huán)境美觀，盡量不擾民的等情況下，做好堵漏工作的施工工序。

【摘要】本文從陽臺(tái)、露臺(tái)建筑結(jié)構(gòu)的特性入手，分析目前市場上用于陽臺(tái)、露臺(tái)堵漏材料的性能及治理漏水方面的誤區(qū)。介紹了適用于陽臺(tái)、露臺(tái)不砸磚的堵漏新材料：海麥威防水劑的性能、施工工序及堵漏原理

【關(guān)鍵詞】海麥威防水劑，陽臺(tái)，露臺(tái)，堵漏，不砸磚

1. 鋪設(shè)地板磚的陽臺(tái)、露臺(tái)的建筑結(jié)構(gòu)。從上到下的大致結(jié)構(gòu)：地板磚、水泥砂漿干粘層、水泥找平層或保護(hù)層、保溫層、水泥保護(hù)層、防水層、找平層、混凝土層等。

1.1剛性為主的結(jié)構(gòu)容易開裂，導(dǎo)致漏水現(xiàn)象的發(fā)生。以上整體結(jié)構(gòu)以剛性為主，由于熱脹冷縮、震動(dòng)、建筑沉降、大風(fēng)等因素，容易造成結(jié)構(gòu)層開裂、產(chǎn)生裂縫，導(dǎo)致漏水現(xiàn)象的發(fā)生。

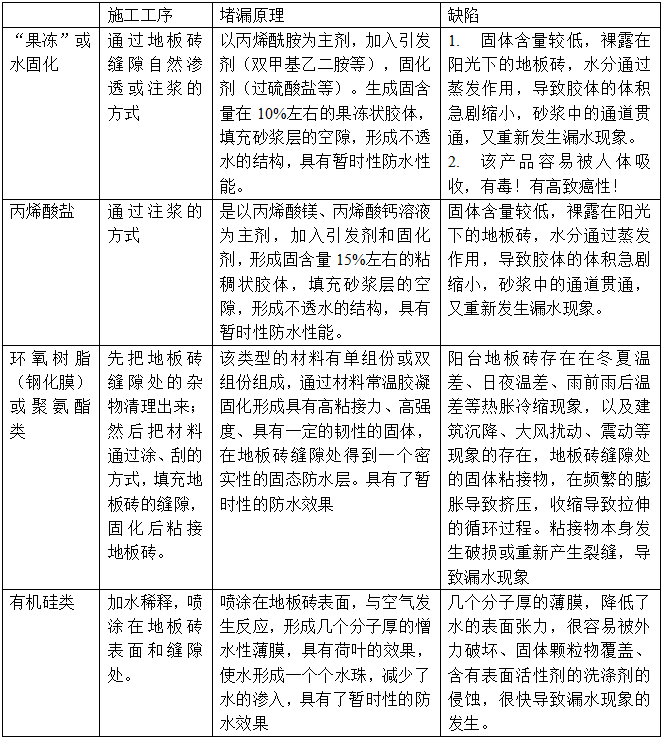

1.2目前陽臺(tái)堵漏的施工工藝及材料。除去在陽臺(tái)地板磚上重新鋪設(shè)防水層以外，有的使用“果凍”或水固化注漿、丙烯酸鹽注漿、表面涂刷環(huán)氧樹脂或聚氨酯類、有機(jī)硅類等。以上的工藝和材料，使用于陽臺(tái)堵漏的缺點(diǎn)非常明顯。具體性能如下表：

 通過以上圖表可以看出，防水方式是：1.通過密封地板磚縫隙，2、填充砂漿層中的空隙，3、憎水作用。以上3種方式是陽臺(tái)堵漏的方法，盡管堵漏效果的時(shí)間較短，在缺少防水性能優(yōu)良的、專業(yè)性強(qiáng)的陽臺(tái)堵漏產(chǎn)品情況下，是無奈的選擇，盡管防水堵漏性能不高。

2.專業(yè)治理陽臺(tái)漏水的堵漏材料。專業(yè)的陽臺(tái)堵漏材料，既要克服熱脹冷縮、建筑沉降、大風(fēng)擾動(dòng)、震動(dòng)等現(xiàn)象，帶來的結(jié)構(gòu)開裂因素，導(dǎo)致漏水通過貫通，而發(fā)生漏水現(xiàn)象。又要保證地板磚外觀不能發(fā)生改變。

2.1專業(yè)治愈陽臺(tái)漏水的材料（海麥威防水劑）的來歷。2014年來自海南瓊海的麥華茂先生，向北京興悅星科技發(fā)展有限公司建議，能否生產(chǎn)一種治愈陽臺(tái)漏水的不砸磚材料。興悅公司的科研人員迅速地投入研發(fā)。在麥華茂先生的指導(dǎo)下，經(jīng)過幾年的辛苦試驗(yàn)，若干次修改配方，終于在2017年研發(fā)成功并投入市場。該產(chǎn)品是在海南省實(shí)地試驗(yàn)的，能耐高溫、高濕、紫外線照射強(qiáng)度高、抗臺(tái)風(fēng)擾動(dòng)的優(yōu)點(diǎn)。具有憎水特性，又有與水泥的水化產(chǎn)物反應(yīng)生成白色的、斥水的、固體的顆粒物填充水泥砂漿的空隙，使地板磚下方的結(jié)構(gòu)形成整體的、憎水的、相對密實(shí)的建筑結(jié)構(gòu)，達(dá)到防水的目的。具有抗開裂、高抗?jié)B透的性能，是優(yōu)良的陽臺(tái)專業(yè)堵漏材料。由于該產(chǎn)品始終麥先生的指導(dǎo)下完成的，興悅公司為了表彰麥先生的功勞，把產(chǎn)品命名為“海麥威”，寓意是：“海南麥總威武”。

2.2海麥威防水劑的性能：

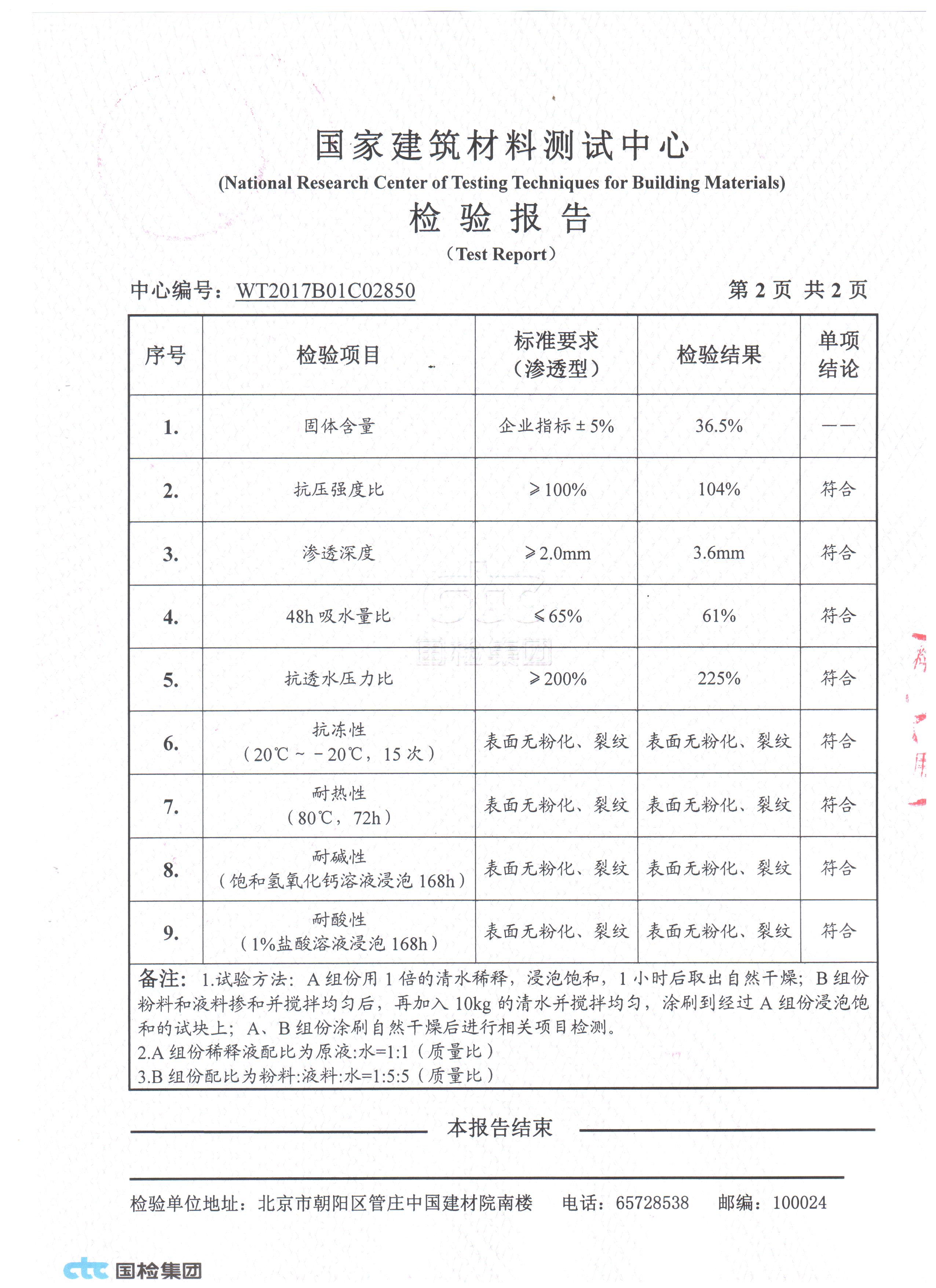

2.2.1該產(chǎn)品是甲乙雙組份組成的防水材料。甲組份是淡紅色的透明液體，乙組份由乳白色的溶液和白色粉狀固體組成。運(yùn)用原裝進(jìn)口（道康寧）的產(chǎn)品，使該產(chǎn)品的性能達(dá)到最優(yōu)狀態(tài)。經(jīng)過國家建筑材料測試中心權(quán)威檢測，各項(xiàng)指標(biāo)均符合標(biāo)準(zhǔn)。其中抗壓強(qiáng)度比達(dá)到104%，滲透的深度達(dá)到3.6毫米，抗透水壓力比225%，并且耐酸堿，耐熱性80℃環(huán)境無變化。詳情請參閱下表的具體參數(shù)：

2.2.2海麥威防水劑的施工方法：該產(chǎn)品既可以自然滲透，又可以運(yùn)用雙液注漿機(jī)，采取注漿的方式，進(jìn)行堵漏施工。

2.2.2.1自然滲透施工：先把地板磚縫隙中的填充材料清理出來；然后施工海麥威的甲組份；2日后再施工乙組份。

2.2.2.2注漿施工：先在地板磚中央位置，用沖擊鉆打孔（直徑φ14毫米），深度到達(dá)混凝土層；隨后安裝無珠的注漿針頭；再把雙液注漿機(jī)的吸料的管子分別放入甲乙組份（稀釋后）的材料中；開動(dòng)注漿機(jī)，即可開始注漿工作。

2.2.2.3以上兩個(gè)施工方法，是將材料進(jìn)入地板磚下方的結(jié)構(gòu)中，發(fā)生化學(xué)反應(yīng)。生成憎水性的、不溶于水的固體顆粒物，堵塞漏水通道，達(dá)到防水目的的

2.2.3陽臺(tái)堵漏原理：

2.2.3.1與砂漿和混凝土中的水泥水化產(chǎn)物反應(yīng)，生成硅酸鈣，鋁酸鈣等堵塞漏水通道和空隙?；瘜W(xué)反應(yīng)方程式如下：

Ca(OH)₂+ SiO₂ = CaSiO₃ +H₂O

3CaSiO_2.*3H₂O + 3Ca(OH)₂₌3CaSiO₂ + 6H₂O

3CaOSiO₂  + Ca(OH)_{2 =}2(2CaOSiO₂) + 4H₂O

3CaOAl₂O₃ + 6H₂O = 3CaAl₂O_{3 *}6H₂O

通過以上反應(yīng)生成的“新”水泥的膠凝物質(zhì)，堵塞了漏水通道，密實(shí)了結(jié)構(gòu)。

2.2.3.2海麥威防水劑含有甲基硅醇鈉的成分，在水和二氧化碳的存在的情況下，生成憎水的物質(zhì)，具有防水、防風(fēng)化的功能，減緩雨水的滲透和侵蝕。

2.2.3.3產(chǎn)品與雨水中的碳酸、二氧化硫等物質(zhì)，和水泥結(jié)構(gòu)中的物質(zhì)反應(yīng)，生成大量的憎水性的固體顆粒物。與產(chǎn)品反應(yīng)生成的硅酸鈣、鋁酸鈣等一起，組成了有效的憎水性的物質(zhì)。填充水泥砂漿層和混凝土的空隙和漏水通道，密實(shí)了地板磚下方的水泥結(jié)構(gòu)，提高了結(jié)構(gòu)的密實(shí)性。從而達(dá)到了防水的目的。

2.2.3.4二次修補(bǔ)功能。產(chǎn)品一旦進(jìn)入地板磚下方的結(jié)構(gòu)中，遇水會(huì)少量溶解活性物質(zhì)。該物質(zhì)會(huì)催化水泥的水化產(chǎn)物與富余產(chǎn)品成分，發(fā)生化學(xué)反應(yīng)。生成新的固體物質(zhì)，填補(bǔ)新的空隙和通道，在不知不覺中把漏水部位自動(dòng)修補(bǔ)好，保證了防水效果的穩(wěn)定性。

2.3防水效果的持久性。海麥威防水劑進(jìn)入地板磚下方的水泥結(jié)構(gòu)中，反應(yīng)生成了大量的無機(jī)、有機(jī)的物質(zhì)，填充了結(jié)構(gòu)的空隙。由于生成物在地板磚以下存在，免受陽光中的紫外線等加速老化有害射線的損害，增加了防水的壽命。

2.4抗裂性能。季節(jié)溫差、日夜溫差、沉降等因素，導(dǎo)致結(jié)構(gòu)開裂出現(xiàn)的裂縫寬度，在1毫米以內(nèi)的縫隙，雨水很難滲入結(jié)構(gòu)中。因?yàn)榈匕宕u下方的結(jié)構(gòu)是一個(gè)憎水性的整體結(jié)構(gòu)，在水的表面張力減少的情況下，會(huì)形成一個(gè)個(gè)水珠，避免了滲透現(xiàn)象的發(fā)生。即使雨水在材料滲透不均的部位滲入結(jié)構(gòu)內(nèi)部，也會(huì)發(fā)生“二次修補(bǔ)功能”，重新生成新的物質(zhì)，堵塞漏水通道的。因此，結(jié)構(gòu)開裂的縫隙在1毫米以內(nèi)，雨水也不能夠滲入結(jié)構(gòu)內(nèi)部，保證很好的防水效果。

2.5生成物質(zhì)的膨脹性，不會(huì)造成建筑物的損壞。海麥威防水與水泥的水化產(chǎn)物、雨水中的碳酸根離子及二氧化硫等反應(yīng)過程，是在有水的環(huán)境中進(jìn)行的。也就是說有水參與的情況下才能發(fā)生反應(yīng)的。反應(yīng)后的產(chǎn)物是以膠狀體發(fā)生膨脹產(chǎn)生的壓力，在膠體發(fā)生向外蠕動(dòng)的方式，保持應(yīng)力的平衡，充分填補(bǔ)了結(jié)構(gòu)中空不會(huì)產(chǎn)生以“硬碰硬”的膨脹現(xiàn)象，。施工過后1個(gè)月左右的時(shí)間，地板磚縫隙處，會(huì)有一部分的白色的、憎水的、幾乎沒有強(qiáng)度的粉末物質(zhì)“冒出”。如果把以上白色“冒出”的物質(zhì)放在水中，這些物質(zhì)會(huì)懸浮在水的表面，不會(huì)下沉。

下圖是未經(jīng)任何處理的水泥表面

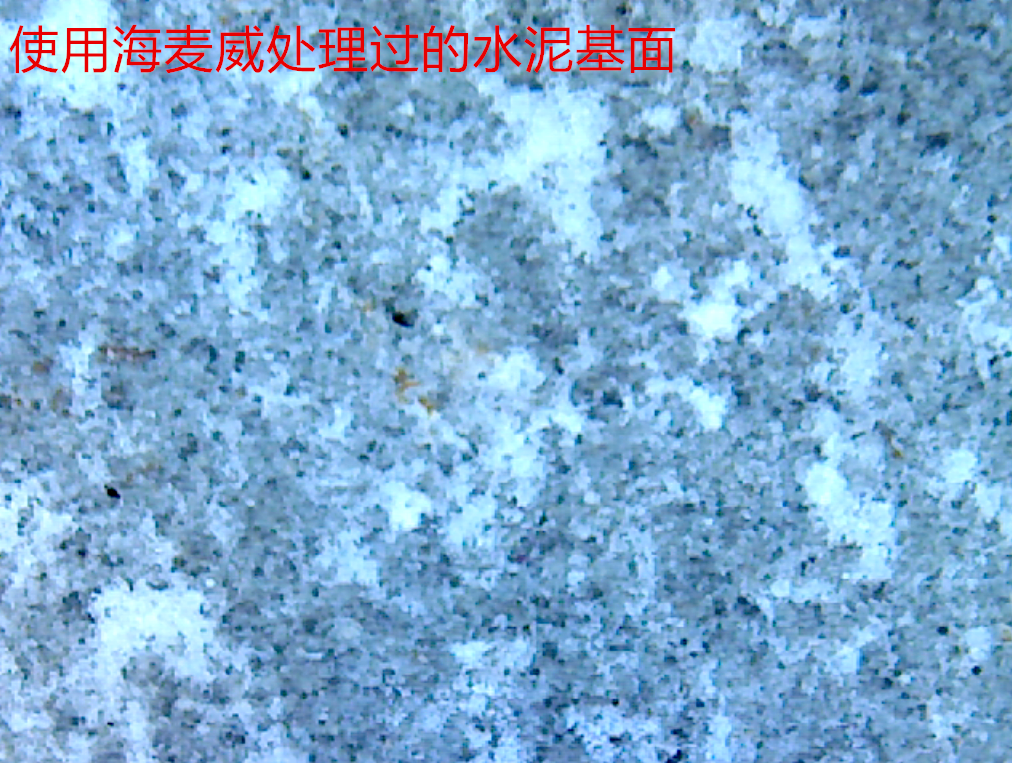

下圖是經(jīng)過海麥威施工過后放大照片，產(chǎn)品經(jīng)過與水泥的水化產(chǎn)物反應(yīng)后，生成物經(jīng)過膨脹達(dá)到的效果圖片（白色的物質(zhì)為生成物，通過體積膨脹，擠出水泥結(jié)構(gòu)以外）

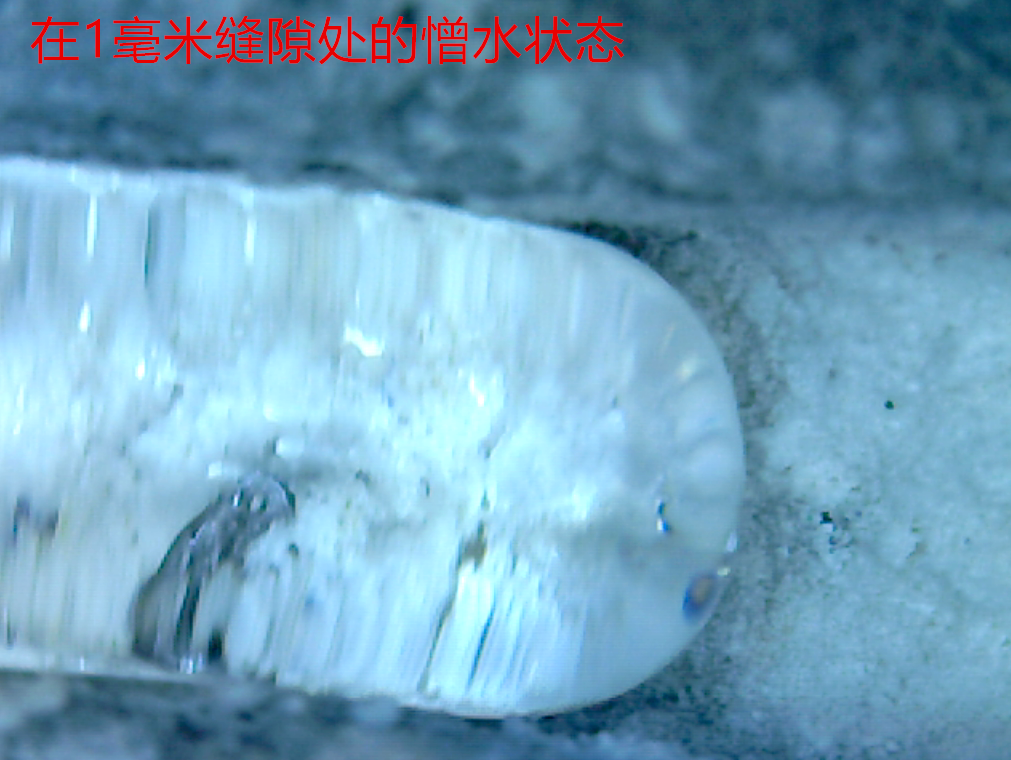

下圖是在經(jīng)過海麥威處理后的憎水效果（1毫米縫隙處呈現(xiàn)憎水的水柱）圖片（白色擠出物是憎水性物質(zhì)，該圖是斥水現(xiàn)象，水泥結(jié)構(gòu)不透水）

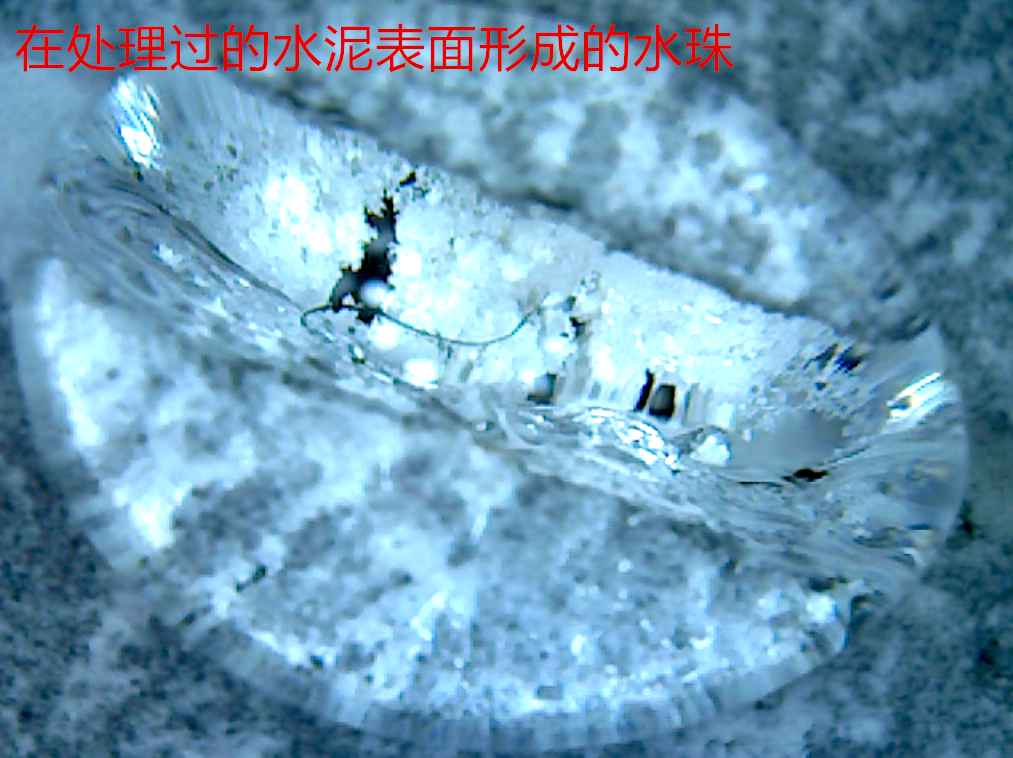

下圖是在處理后由于憎水效果，在表面形成的水珠效果。

放大1000倍的密實(shí)性效果圖片（白色為生成物）

1. 實(shí)地應(yīng)用實(shí)驗(yàn)的案例抽查。該產(chǎn)品在研發(fā)過程中，以目前定型的配方，施工過的案例進(jìn)行了實(shí)地抽查。并取樣進(jìn)行了分析，各項(xiàng)性能均為優(yōu)良。

案例1，位于河北廊坊市北鳳道的一處民宅。長10米，寬5米的預(yù)制板頂結(jié)構(gòu)、屋頂表面使用300*300的地板磚鋪設(shè)的平房房頂。施工前漏水部位在預(yù)制板之間的縫隙和頂部四周，6處漏水（面積約5平方米左右）。施工時(shí)間2014年8月。

案例2，位于北京朝陽區(qū)青年溝路的北京城建三集團(tuán)的兩間功能房。長7米，寬3.5米的混凝土頂結(jié)構(gòu)，2處漏水（面積約1平方米），表面使用600*600的地板磚鋪設(shè)。施工時(shí)間2015年6月。

案例3，河南省鄲城縣人民醫(yī)院2號樓樓頂?shù)呐潘诼┧?。使用海麥威防水劑采用自然滲透的方式，進(jìn)行浸泡處理。施工時(shí)間2014年10月。

2. 海麥威防水劑銷售量逐月遞增。該產(chǎn)品從2017年向全國市場銷售至今，銷售量增加明顯。經(jīng)市場反饋，以良好的防水堵漏效果，得到了全國用戶的好評。是代理商手中的一個(gè)防水堵漏利器。

【結(jié)束語】。對于陽臺(tái)漏水，使用海麥威防水劑進(jìn)行防水堵漏處理，是最佳的不砸磚堵漏的新材料。該產(chǎn)品與水泥水化產(chǎn)物等物質(zhì)反應(yīng)，生成大量的不溶于水的、憎水性的物質(zhì)。在粘稠的狀態(tài)下發(fā)生膨脹，通過產(chǎn)生擠壓的壓力，把生成物擠入并填充了地板磚下方的空隙和漏水通道。使地板磚下方的水泥結(jié)構(gòu)充滿了白色的、憎水性的物質(zhì)，可以抵御溫差、震動(dòng)等因素帶來的1毫米以下裂縫的不透水性。保證了已經(jīng)鋪設(shè)地板磚的陽臺(tái)、樓頂?shù)姆浪阅?。是良好的陽臺(tái)不砸磚的新材料，填補(bǔ)了國內(nèi)外的空白。經(jīng)過海麥威防水劑處理的陽臺(tái)、露臺(tái)，能夠在不改變地板磚外觀的情況下，保持持久的防水效果。是較為理想的堵漏產(chǎn)品。
